温湿度模块SHTM22

测量范围宽 高温高湿应用
订购热线:0755-86586929
  • 产品详细

一、温湿度模块SHTM22采用独立高稳定性的电容感湿元件,经过微处理器采集处理转换成数字信号IIC输出,应用方便、全量程标定,温漂校准,宽温测试、高可靠性、稳定性强、精度高、超低功耗、适应于高湿高温环境等特点。

二、温湿度模块SHTM22参数:

1、供应电压:2.8~5.5V,建议供应电压为:3.3V

2、输出方式:数字输出,IIC协议。

3、全标定、温漂校准,电容感湿元器件,稳定性好,抗污染、耐水性强。

4、超低功耗,休眠模式0.2uA;测量模式500uA,采样周期2.0S。

湿度                                                                                          温度

三、温湿度模块SHTM22尺寸图(单位MM±0.5):

四、温湿度模块引脚分配:

引脚

名称

描述

1

VDD

电源 2.85.5V

2

SDA

串行数据,双向口

3

GND

4

SCK

时钟线



 五、通信协议:

温湿度模块为了精确测量空气中湿度,减少温度对测量的影响,传感器在非工作期间,自动休眠模式,降低传感器自身的发热对周围湿度的影响。 传感器采用被动式工作模式,即主机通过指令唤醒传感器后,传感器才开始测量、应答等动作,通讯结束后,传感器再进入休眠状态。

1、传感器ICC通讯电路连接图

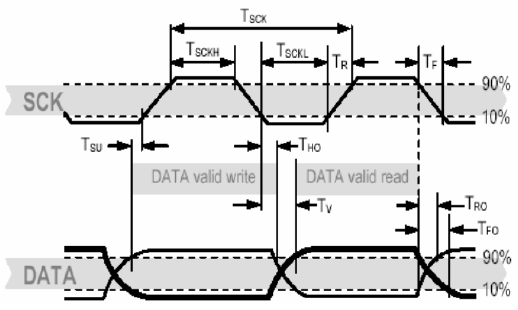

2、输入/输出特性:

电气特性,如功耗、输入和输出的高、低电平电压等,依赖于电源供电电压。表3 详细解释了SHTM22 的电气特性。若想与传感器获得最佳的通讯效果,请设计时严格遵照以下表图的条件。







温湿度模块使用注意事项:

1、温湿度模块避免手指直接接触湿度传感器探头基片,汁液会腐蚀基片上感湿膜,造成湿度精度飘移。

2、温湿度模块避免将直流电直接加在敏感元件上。

3、温湿度模块避免长期在结露或者长时间接触水的环境中使用。

4、温湿度模块避免在有污染环境中存放及使用:盐雾 、酸性或氧化气体,例如二氧化硫,盐酸等。

5、温湿度模块暴露在化学物质中的影响电阻式湿度传感器的高分子感湿膜受到化学蒸汽的腐蚀,导致测量值漂移和灵敏度下降,化学污染导致传感器彻底损坏。

6、温湿度模块安装位置:A通风良好;B远离热源(不同温度的湿度值是不一样)。
